[ECAD Viewer - interCAD Editor] Create footprint from DXF

interCAD/interCAD EzLibrary

by 참새는 귀여워 2025. 7. 24. 16:55

본문

https://www.intercad.com/



인터캐드

EDA(Electronic Design Automation) 디자인 데이터 공유, EDA 소프트웨어 개발 전문기업

www.intercad.com

interCAD Editor에서는 LibraryWizard 기능을 통해 DXF를 import 하여 DXF와 똑같이 Footprint를 생성할 수 있습니다.

생성한 Footprint는 BoardStation, PADS, Xpedition으로 Library 출력이 가능합니다.



- interCAD Editor에서 DXF를 Import 합니다.

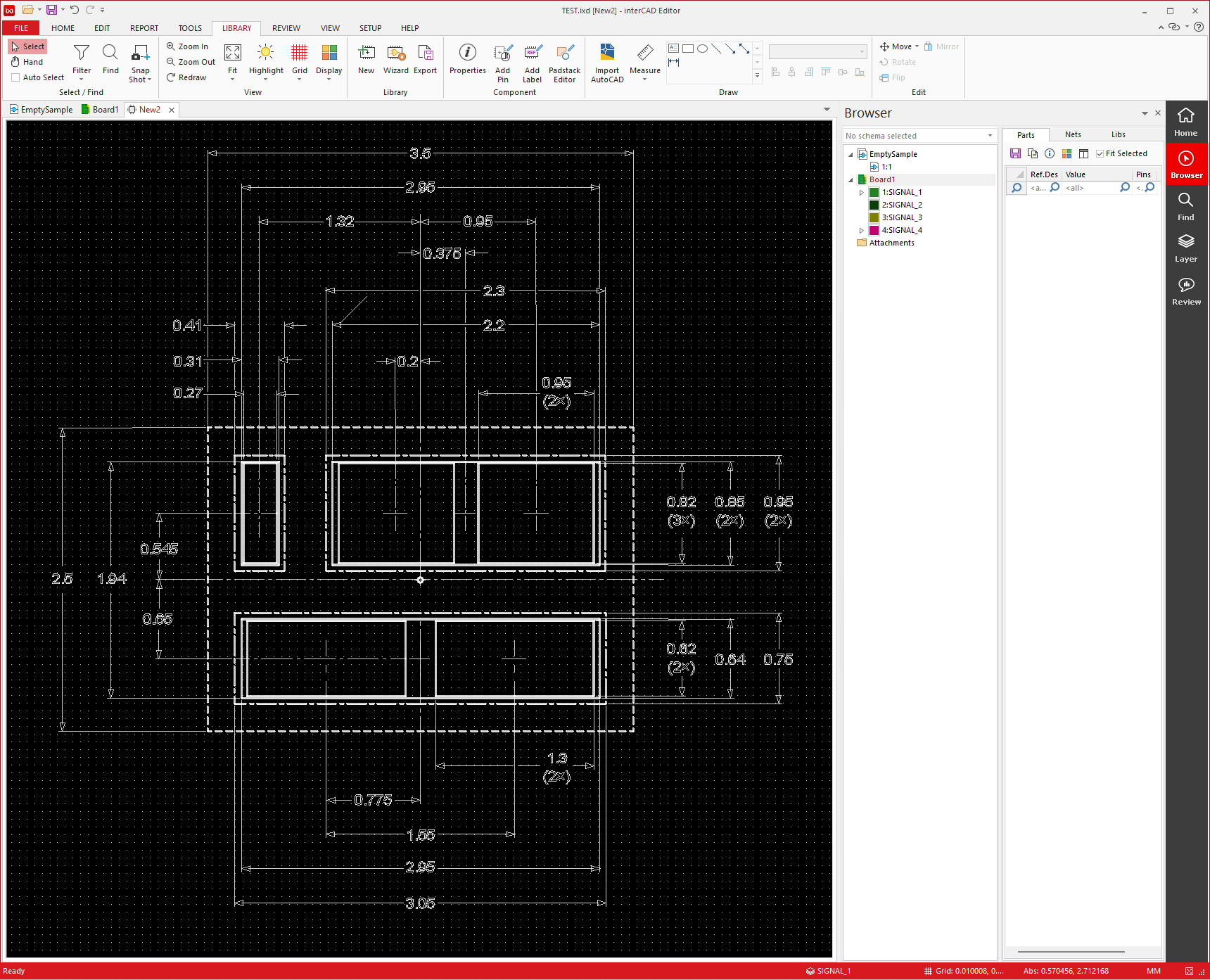

- 위 사진은 DXF가 성공적으로 Import된 모습입니다.



Metal Mask 만들기

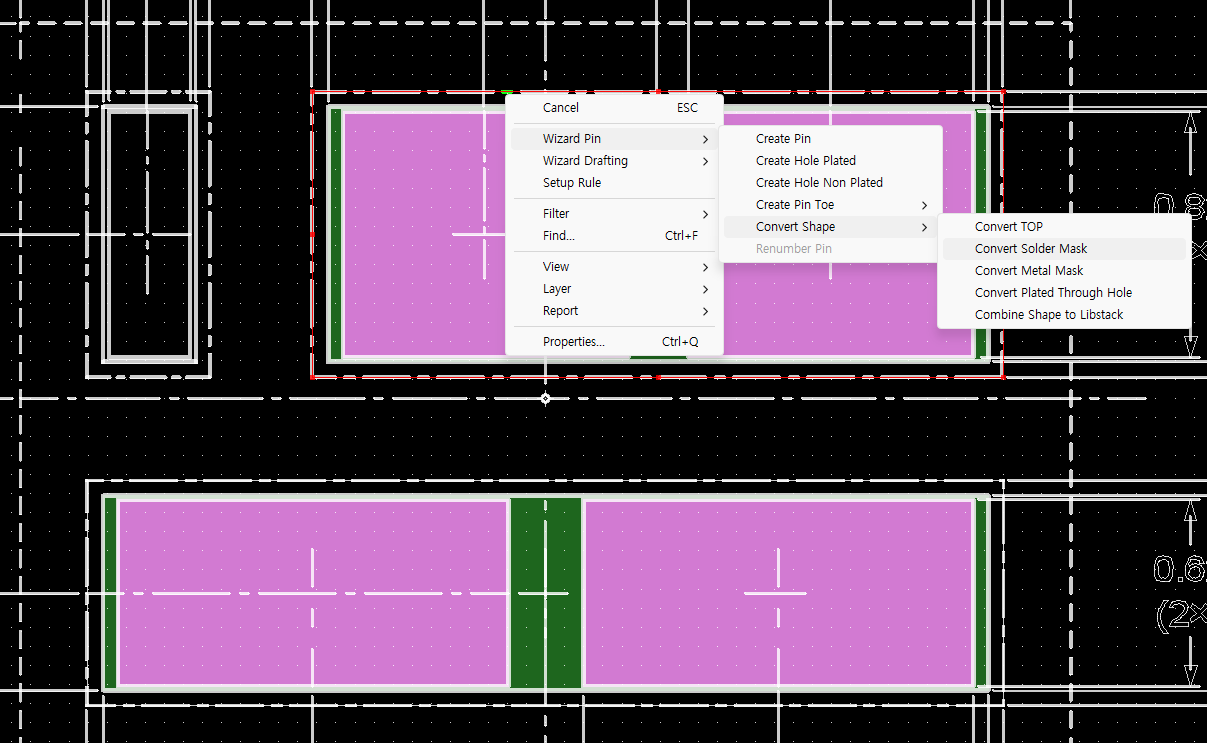

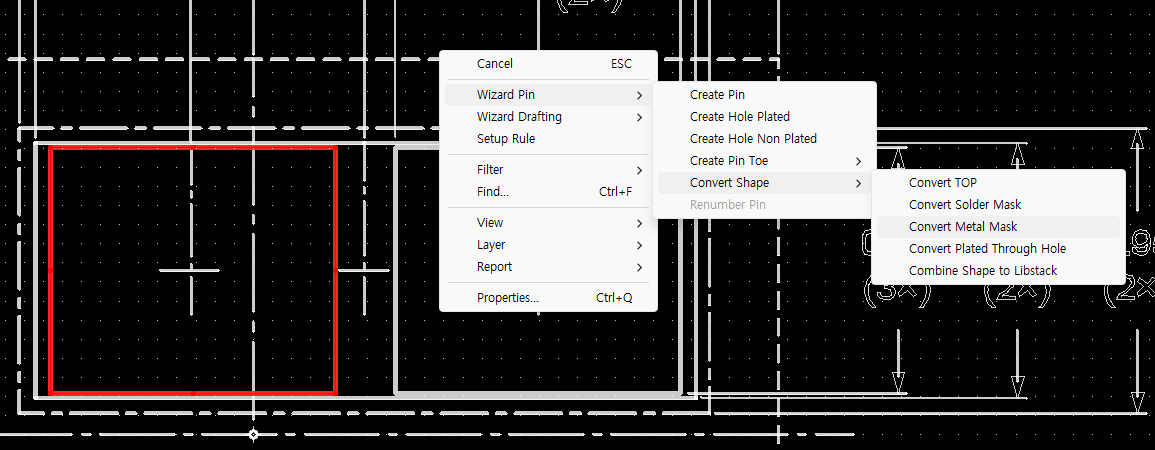

- PasteMask 부분의 Shape을 선택하고 Convert Metal Mask 메뉴를 클릭하여 Metal Mask PAD를 생성합니다.



- Metal Mask 부분의 Polygon이 생성된 모습입니다.



TOP PAD 만들기

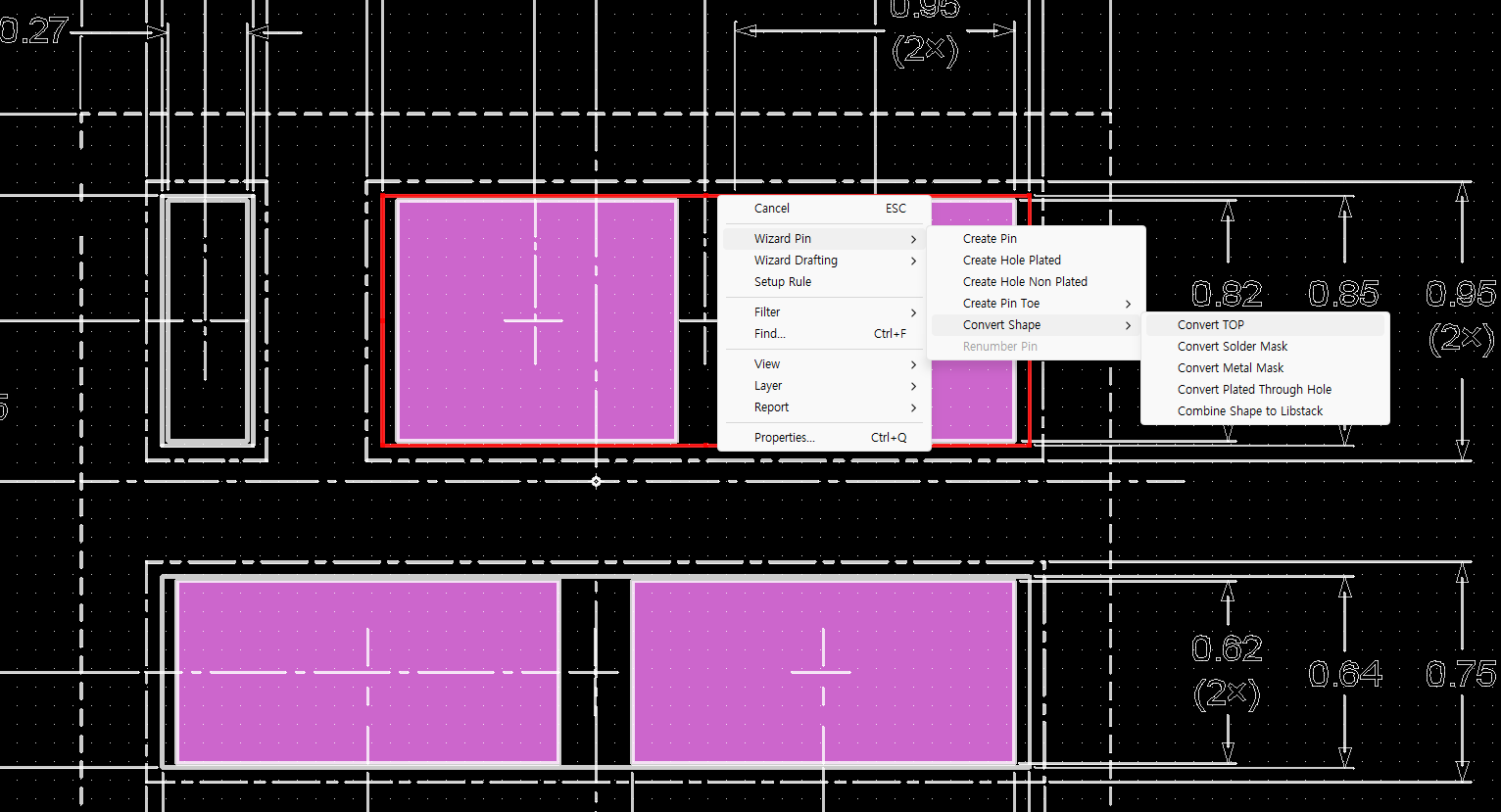

- TOP PAD 부분의 Shape을 선택하고 Convert TOP 메뉴를 클릭합니다.

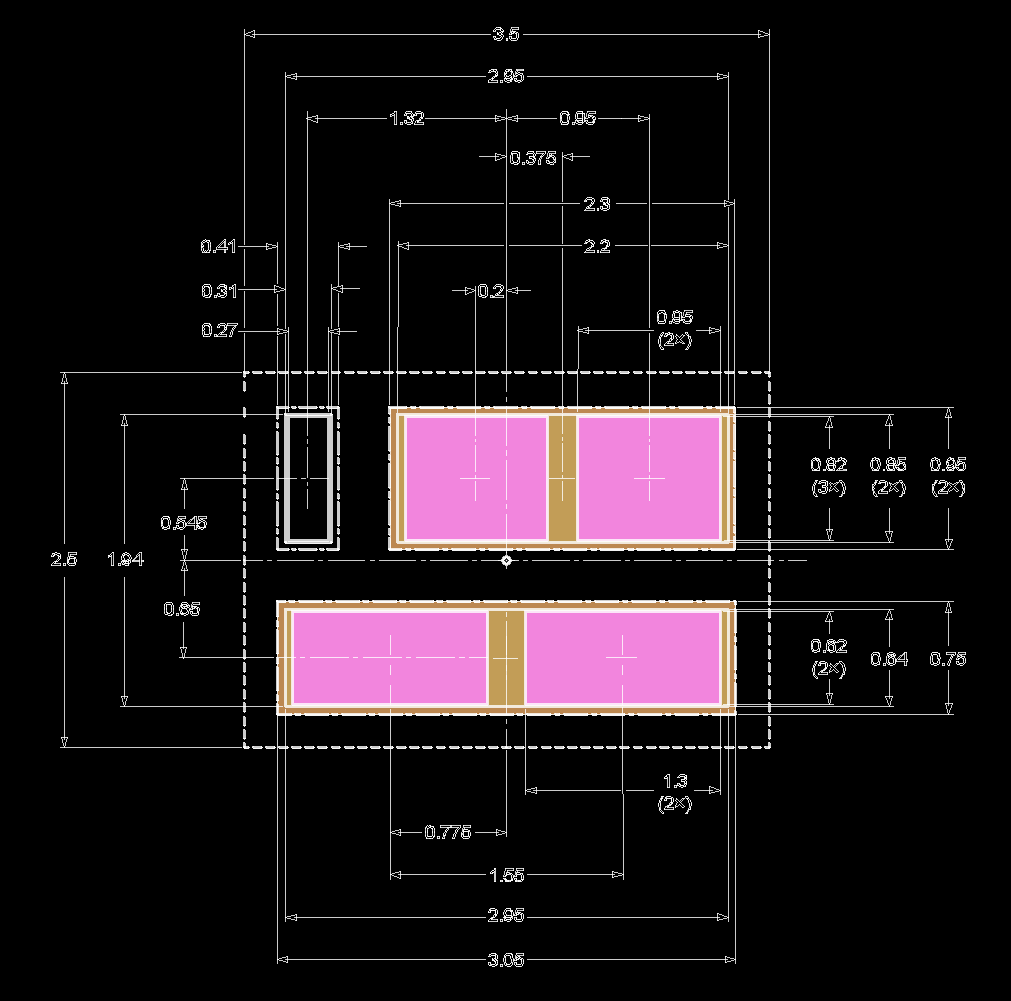

- TOP PAD 부분의 Polygon이 생성된 모습입니다.



Solder Mask 만들기

- Solder Mask 부분의 Shape을 선택하고 Convert Solder Mask 메뉴를 클릭합니다.



- Solder Mask 부분의 Polygon이 생성된 모습입니다.

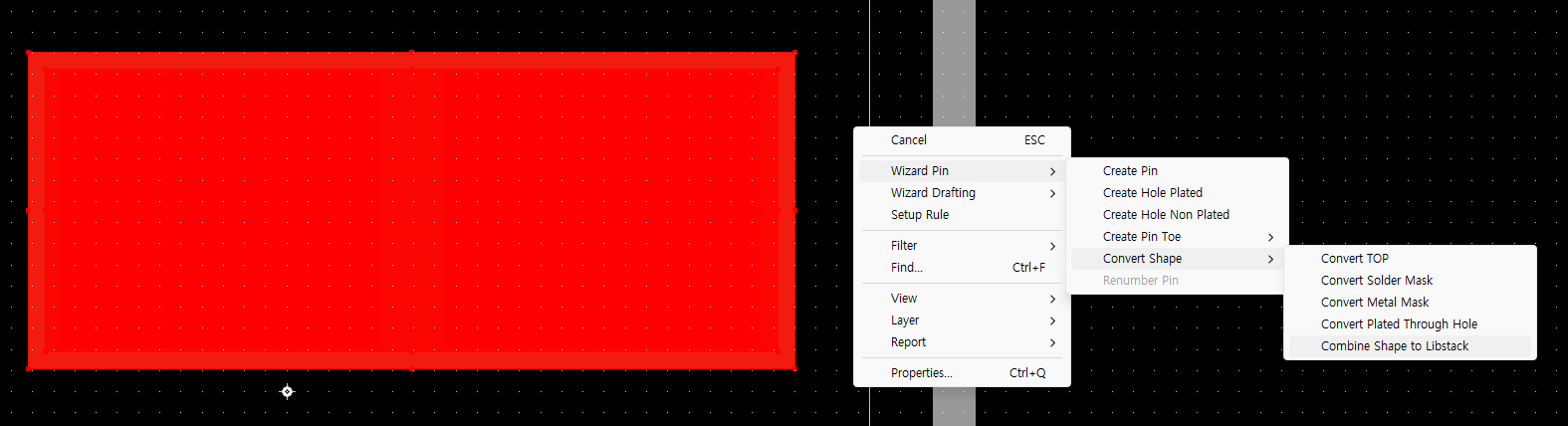

- 하나의 Pin으로 만들 Polygon들을 선택 후 Combine Shape to Libstack 메뉴를 클릭하여 Pin을 만듭니다.

1,2번 Pin이 생성된 모습입니다.



또다른 방법으로 Pin을 만드는 방법입니다.

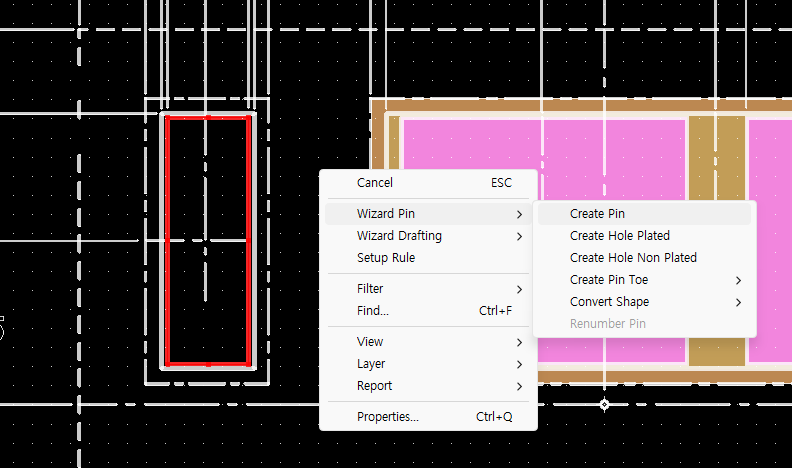

- Shape을 하나 선택 후 Create Pin 메뉴를 클릭하면, 선택한 Shape 기준으로 Pin이 자동으로 생성됩니다.

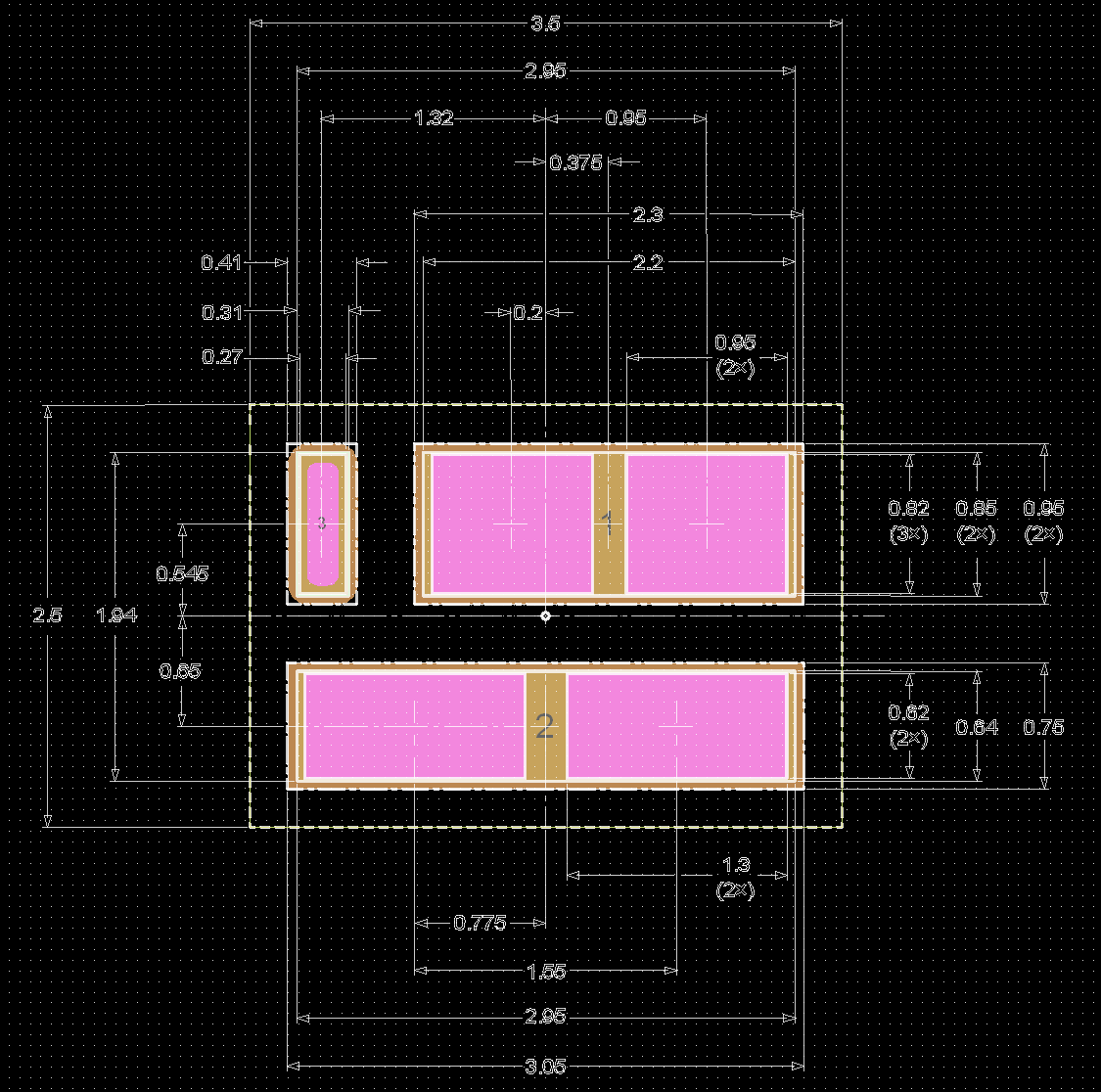

- Convert Shape to LibStack, CreatePin 총 2가지 방법으로 Pin을 만든 모습입니다.

Outline Drafting 생성하기

- Outline으로 사용할 Shape을 선택하고 Create CompOutline 메뉴를 클릭하면 Silk, Assembly Outline이 자동생성됩니다.



- Outline Silk, Assembly Outline이 생성된 모습입니다.

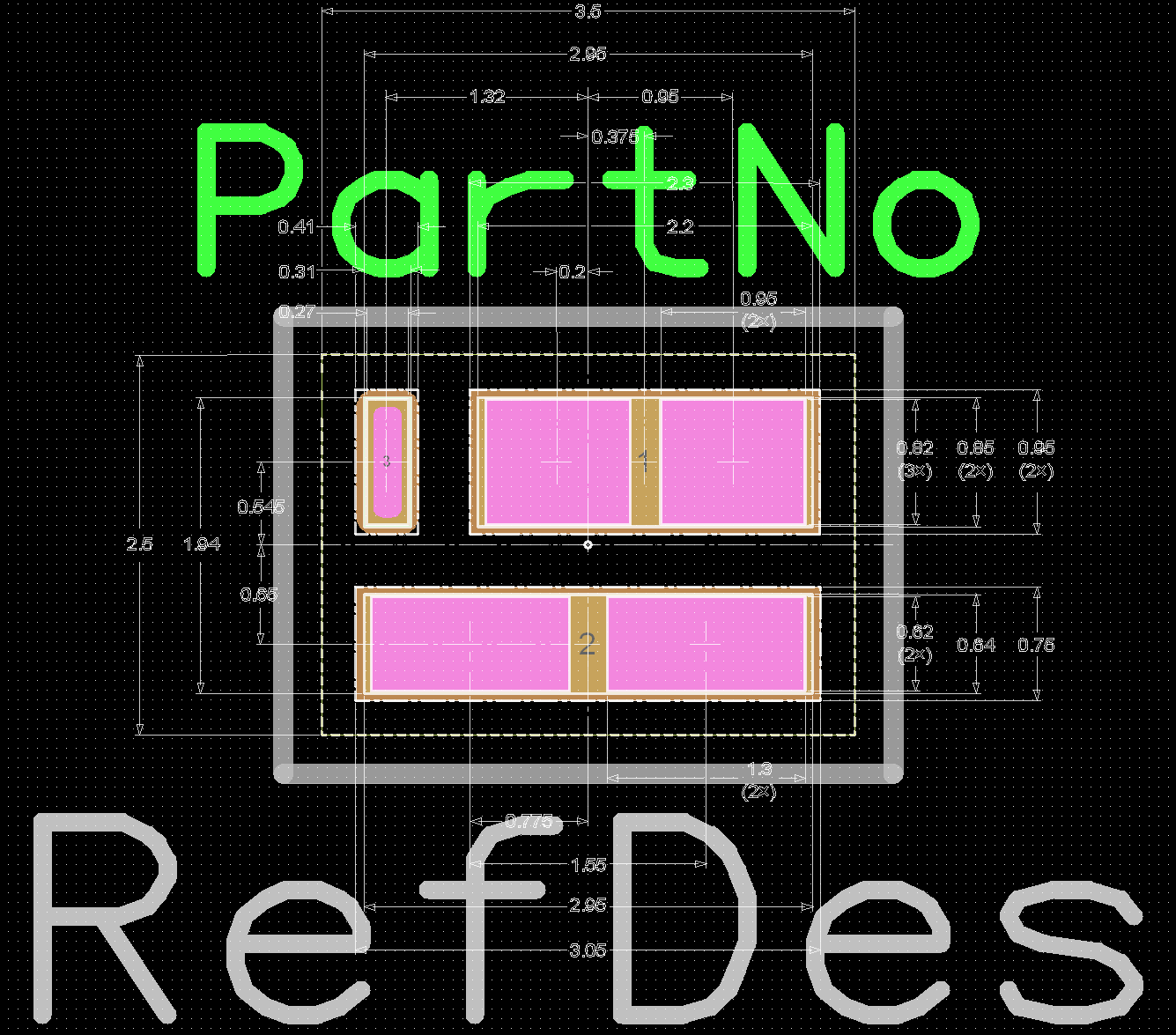

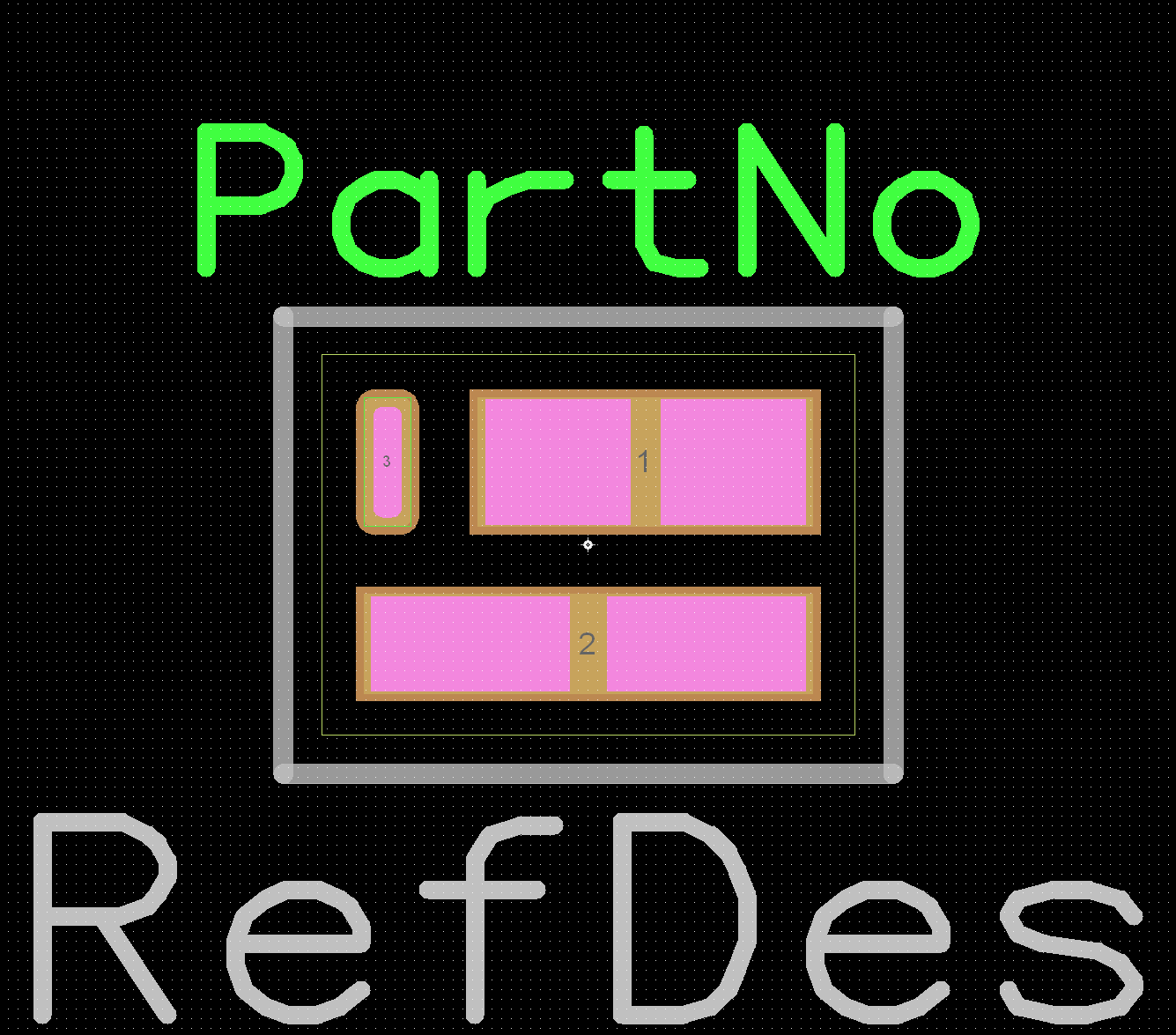

- 최종 완성된 모습입니다.



Geometry Name 변경하기

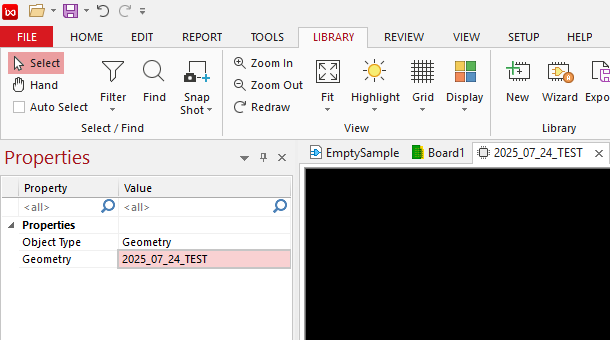

- Properties 창을 통해 Geometry를 변경합니다.



Xpedition Geometry로 변환하기

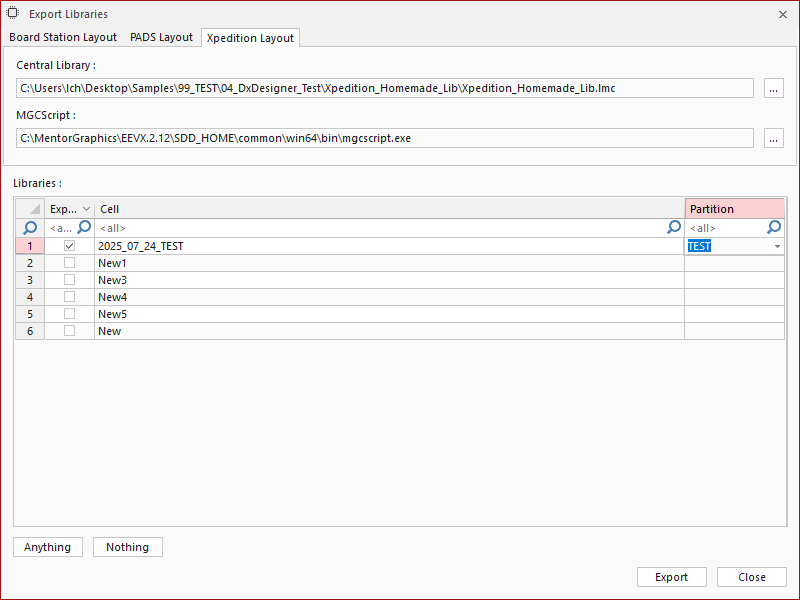

- Export Libraries 기능을 통해 생성한 Geometry를 지정한 Central Library - Partition 위치로 출력합니다.

(Board Station, PADS, Xpedition으로 출력이 가능합니다.)



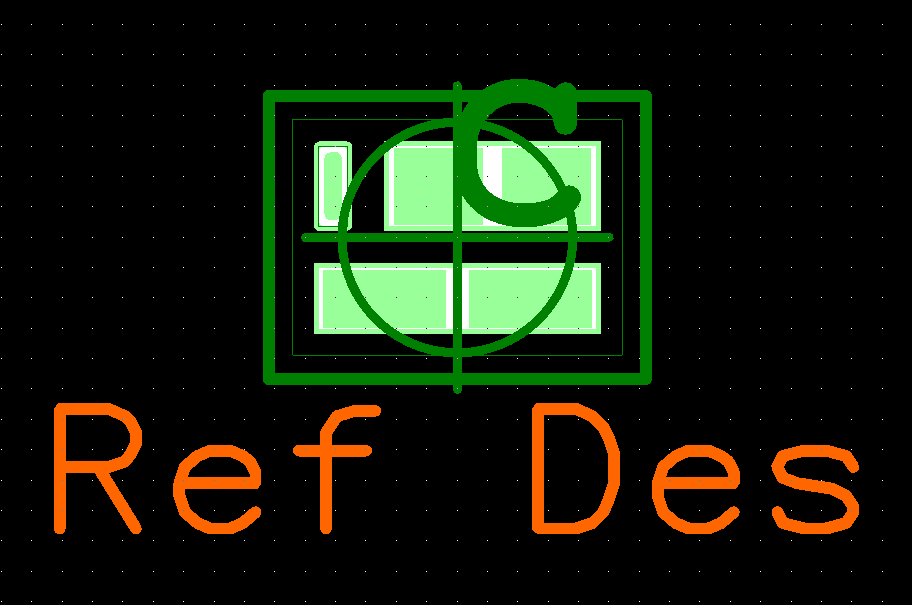

- 출력된 결과입니다.
