[ECAD Viewer - interCAD Editor] Review 기능을 통해 Artwork Review하기_전자캐드 뷰어

PCB Artwork 작업을 진행하다 보면 수정사항이 발생하기도 합니다.

수정 사항은 일반적으로 .ppt 형식으로 정리하거나 텍스트 문서로 작성하여 공유합니다.



interCAD Editor를 이용하여 .ixd 파일을 만들고 전달하여 수정사항을 공유해보세요!

1. PCB 레이아웃과 함께 수정사항을 직관적으로 확인할 수 있어, 실수나 혼선을 방지할 수 있습니다.

2. .ixd 파일을 읽을 수 있는 interCAD Reader는 무료로 제공되며, 수정사항을 수신자가 언제 어디서든 부담없이 확인할 수 있도록 지원합니다.

3. 부가적인 기능인 Measure, Dimension, Net Length 등을 통해 PCB Data의 치수와 패턴의 길이를 실시간으로 확인하여 업무의 효율성을 높일 수 있습니다.



아래는 Artwork Review 사용 방법에 대한 설명입니다.

1. Artwork Review 생성하기

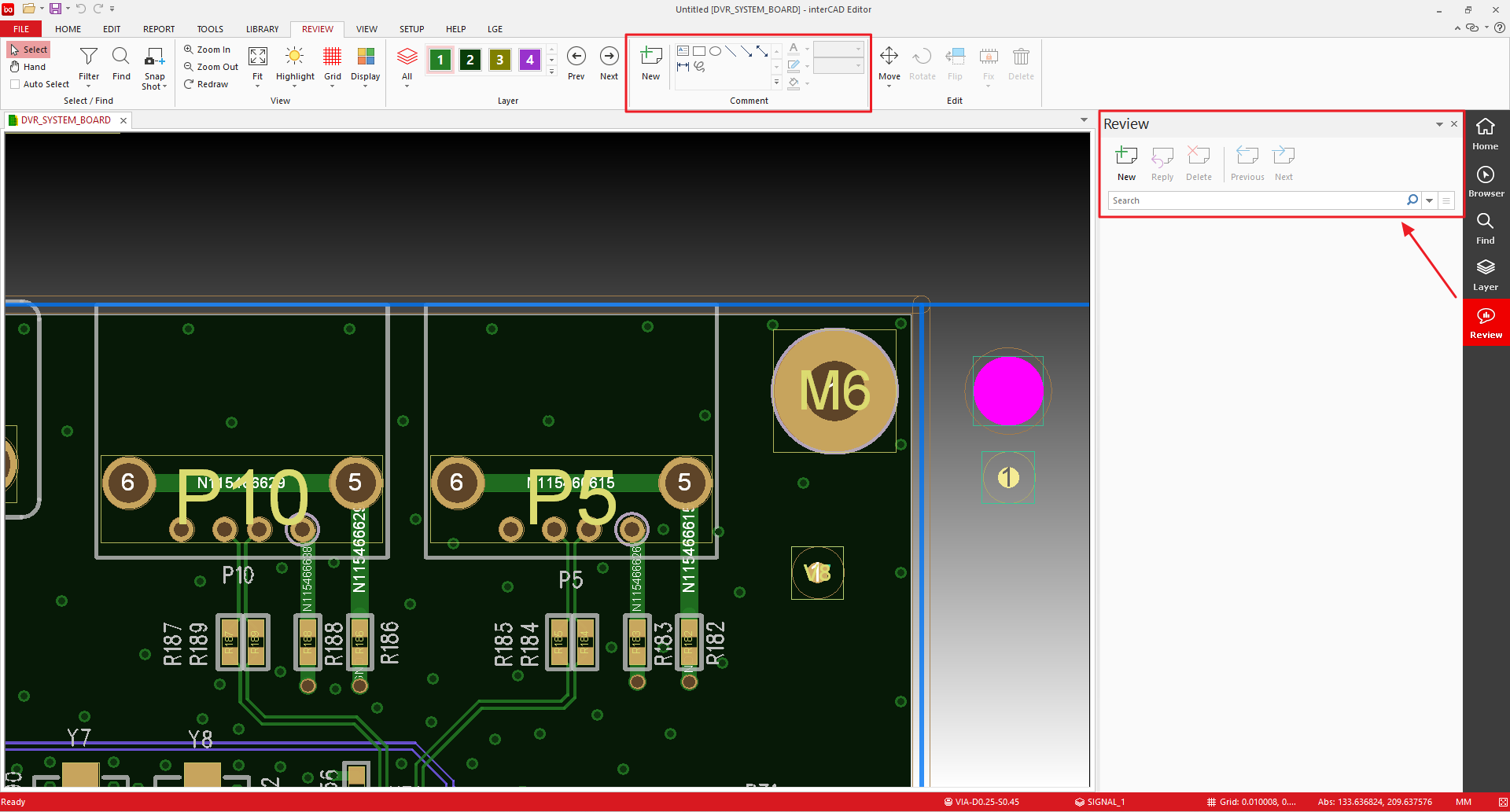

상단의 REVIEW TAB - NEW 버튼을 클릭하거나, 오른쪽 Review Category - New 버튼을 클릭합니다.

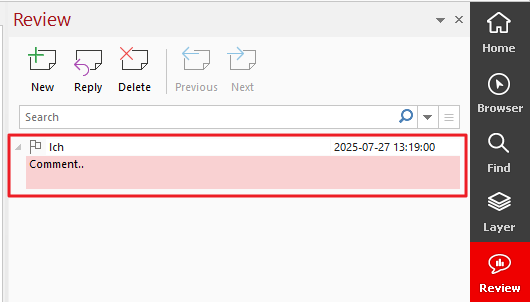

Artwork Review가 생성된 모습입니다.

---

2. 수정 사항 기입하기

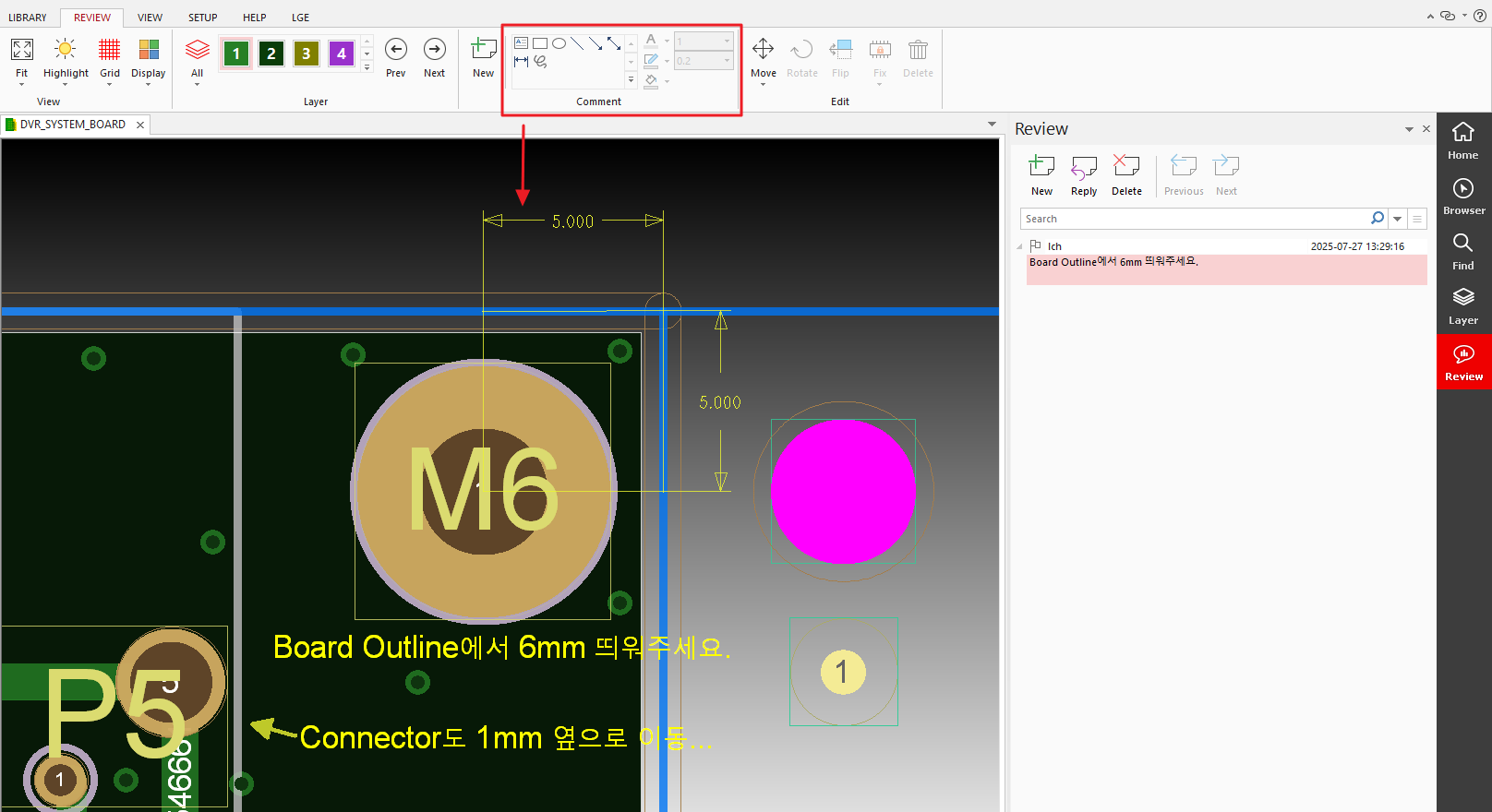

상단의 REVIEW - Comment 부분에서 Text, Symbol을 추가할 수 있습니다.

기능을 이용하여 수정내용을 기입합니다.

3개의 수정 사항 Artwork Review를 만들었습니다.

---

3. ixd 파일로 출력하기.

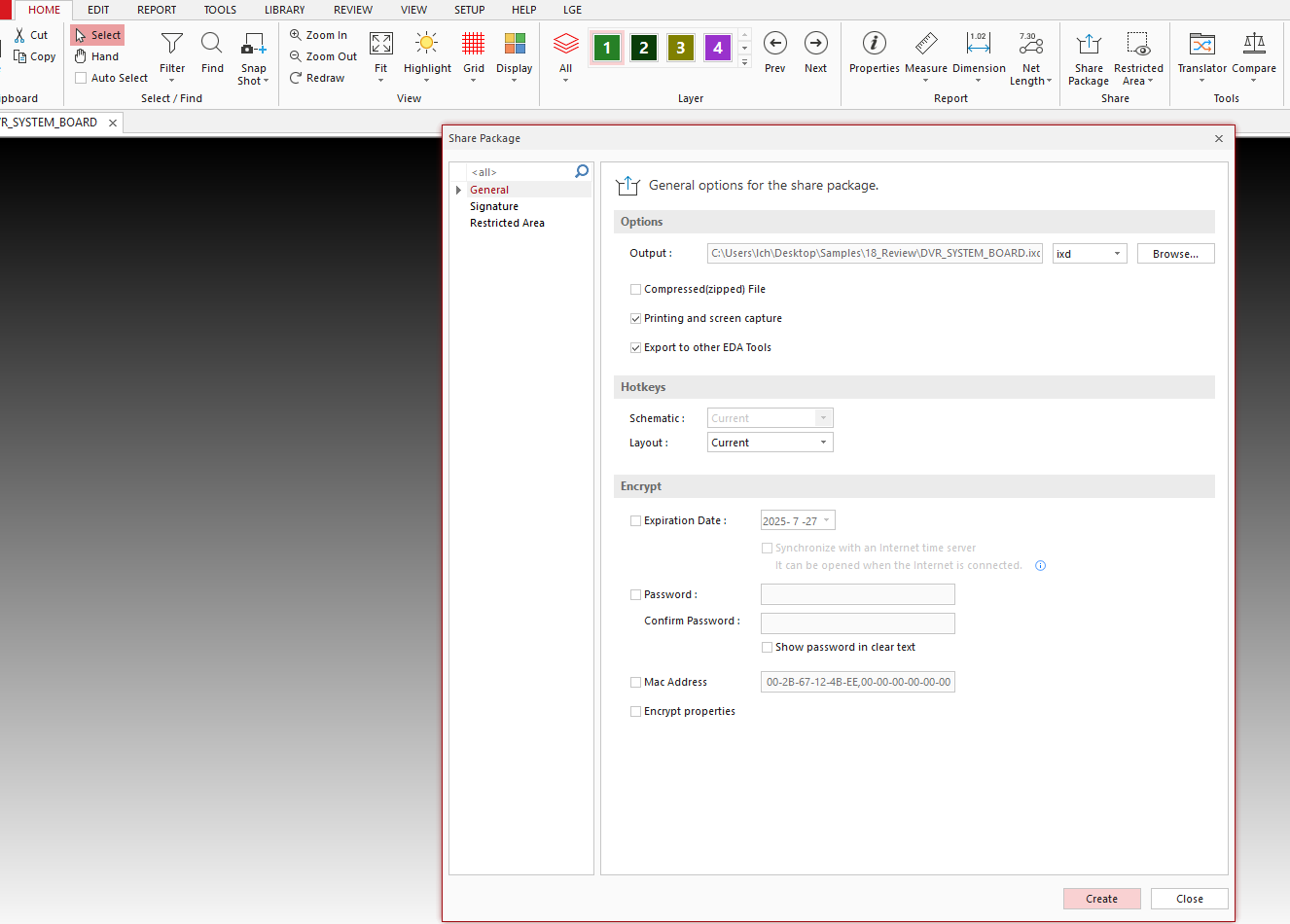

상단의 HOME - Share Package 버튼을 클릭하고 Share Option 지정 후 Create 버튼을 클릭하여 .ixd 파일로 출력합니다.

.ixd 파일을 공유하면 됩니다.

---



4. 무료 프로그램인 interCAD Reader를 이용하여 .ixd 파일을 읽기.

interCAD에서 Reader를 설치 합니다.

https://www.intercad.com/product.html?co_id=reader

인터캐드

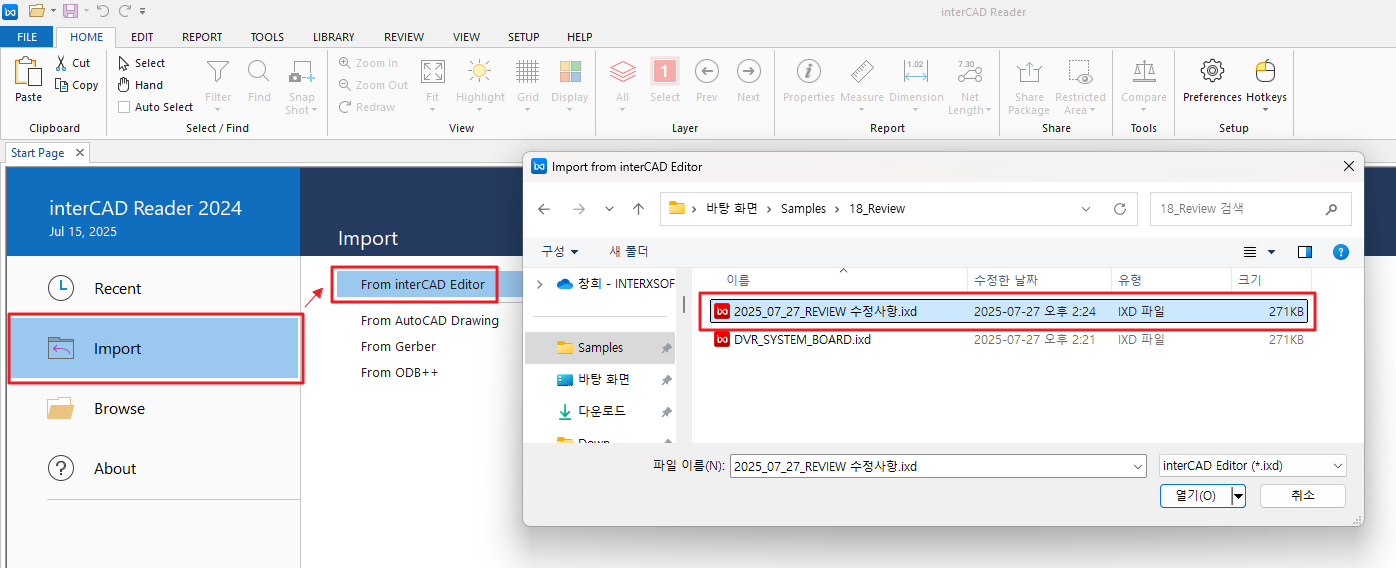

import - From interCAD Edtior 메뉴를 클릭하여 공유 받은 .ixd 파일을 Open 합니다.

---

5. 수정사항 확인하기

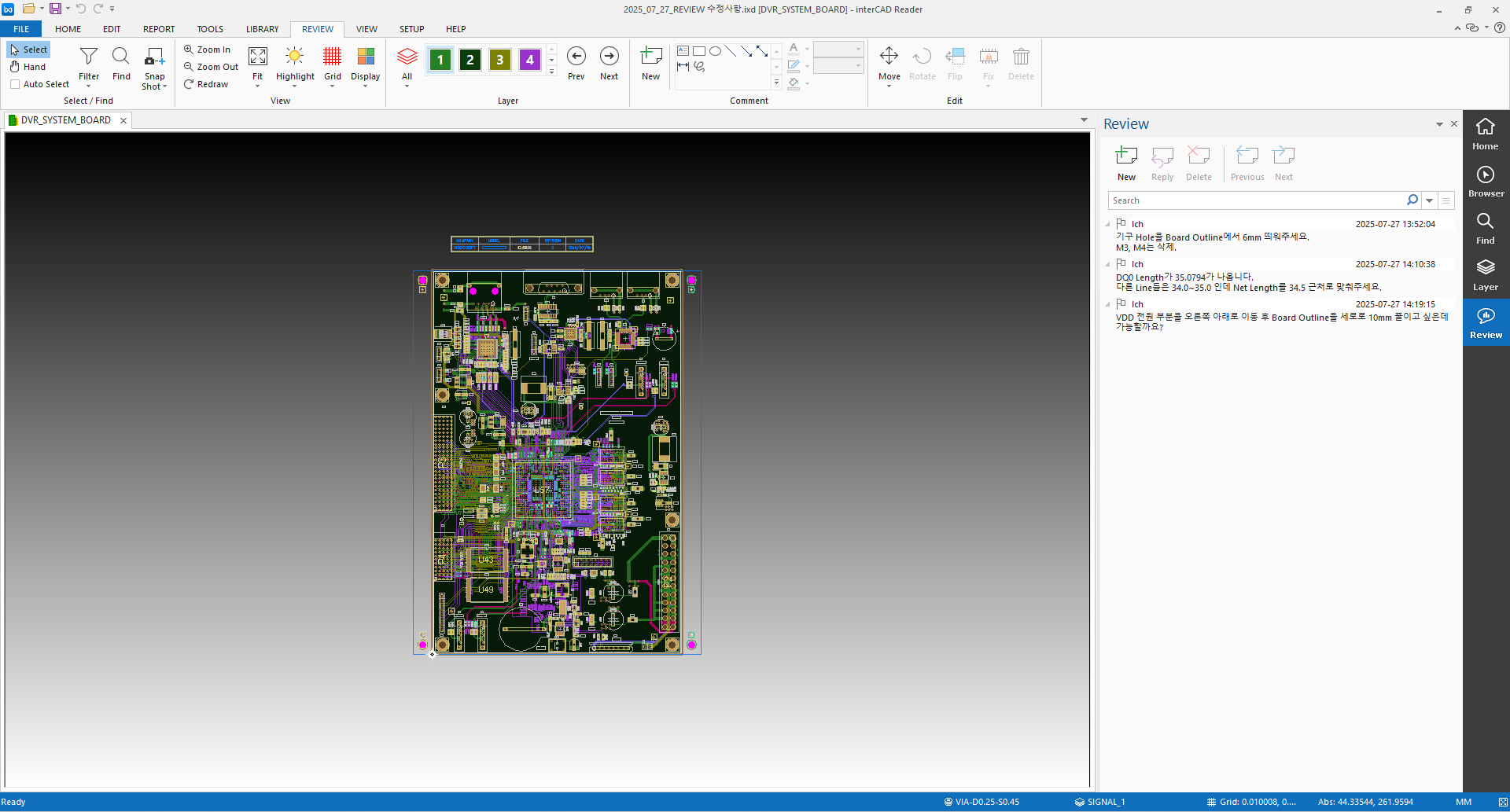

Reader에서 파일을 읽었을 때 모습입니다.

interCAD Editor에서 기입하였던 Review 내용이 보관되어 있습니다.

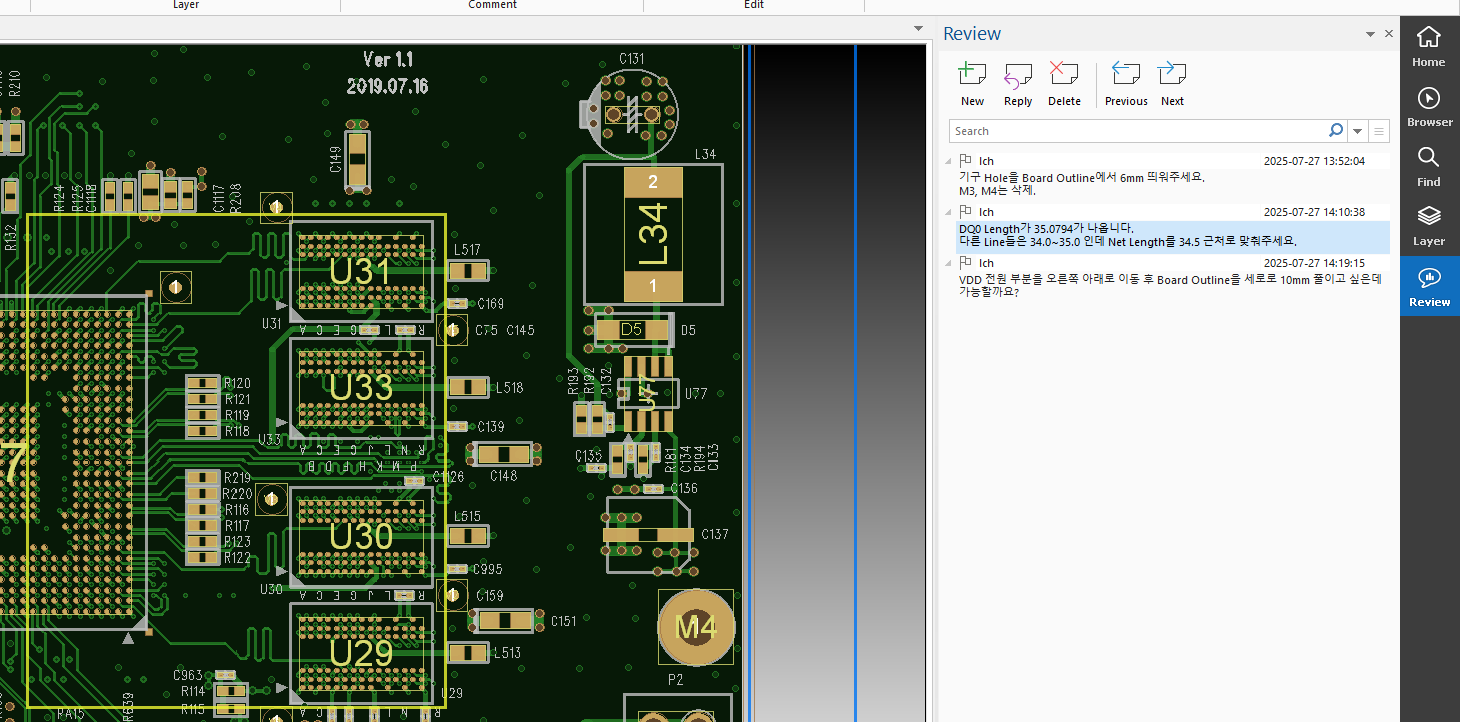

오른쪽에 있는 Review를 클릭하면 수정 사항 내용이 있는 곳으로 화면이 자동으로 포커싱 됩니다.

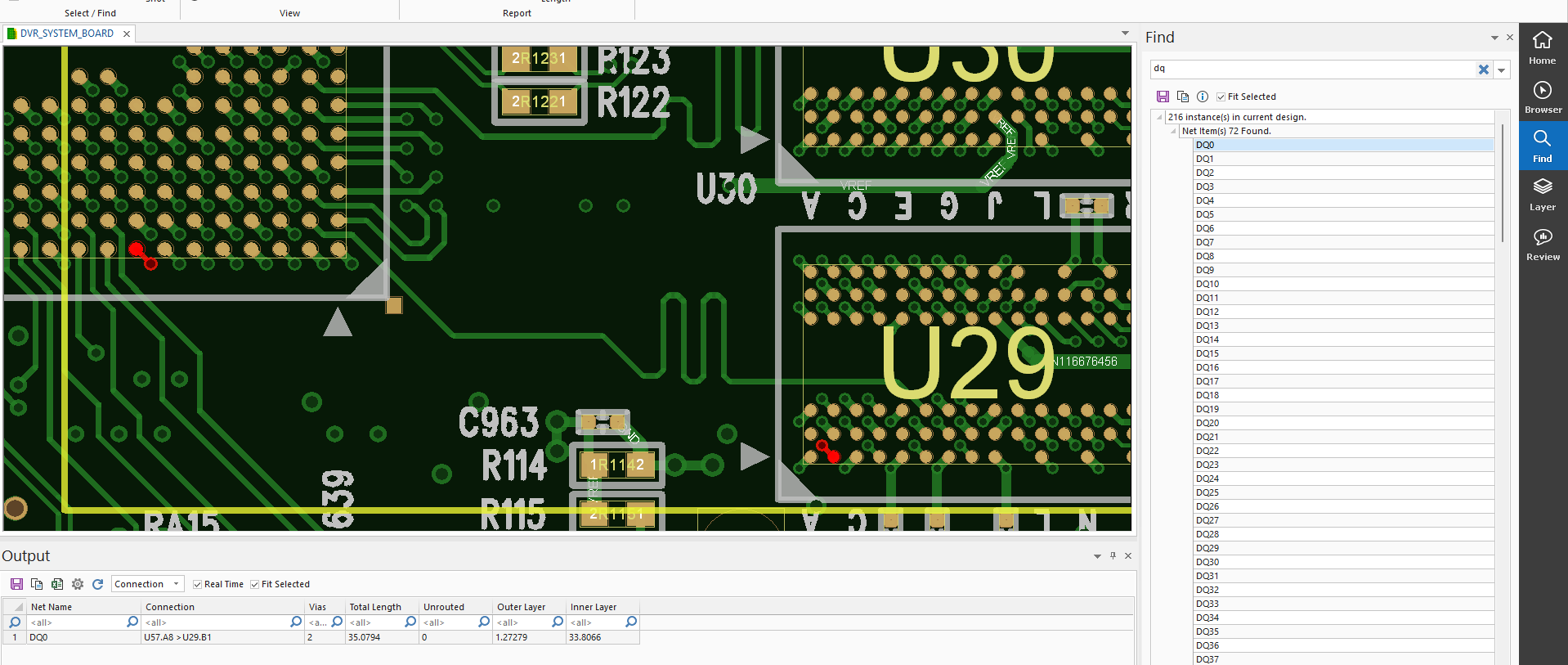

Reader에서도 Measure, Dimension, Net Length를 통해 치수 확인이 가능합니다.

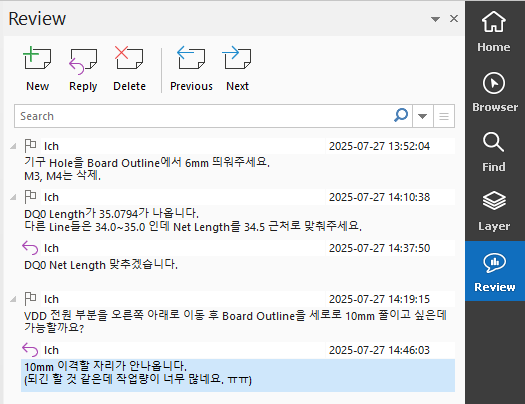

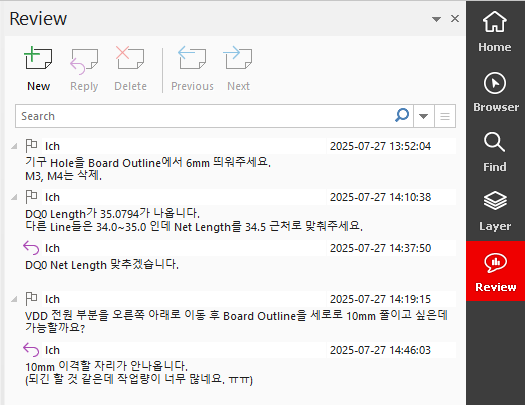

Reader에서 Reply 기능을 통해 Review 목록에 대한 Comment를 작성할 수 있습니다.

작성된 Comment를 포함하여 .ixd 파일로 저장이 가능하여, 다시 고객에게 전달해 의사소통할 수 있습니다.



고객은 답변된 Comment를 보고 에러 사항등을 체크할 수 있습니다.



2025_07_27_REVIEW 수정사항.ixd

0.26MB

2025_07_27_REVIEW 수정사항_Reply.ixd

0.26MB



위 예제 파일을 다운로드하여 Review 기능이 어떻게 사용되었는지 직접 확인하실 수 있습니다.

확인을 원하시는 분들께서는 참고해주시기 바랍니다.



---

https://www.intercad.com/product.html?co_id=reader

인터캐드

위 주소는 무료 프로그램 interCAD Reader를 다운받을 수 있는 링크입니다.
