[ECAD Viewer - interCAD Editor] Schematic(EDIF 데이터) 비교 하는 방법

interCAD Editor에서는 회로도를 비교할 수 있는 Compare 기능을 제공합니다.

사용되는 부품의 변경이나 회로의 연결 구조가 달라졌는지 확인이 가능합니다.

Ex) R1과 R2가 직렬로 연결 <-> R1과 R2가 병렬로 연결



아래는 Schematic Compare 사용 방법에 대한 설명입니다.

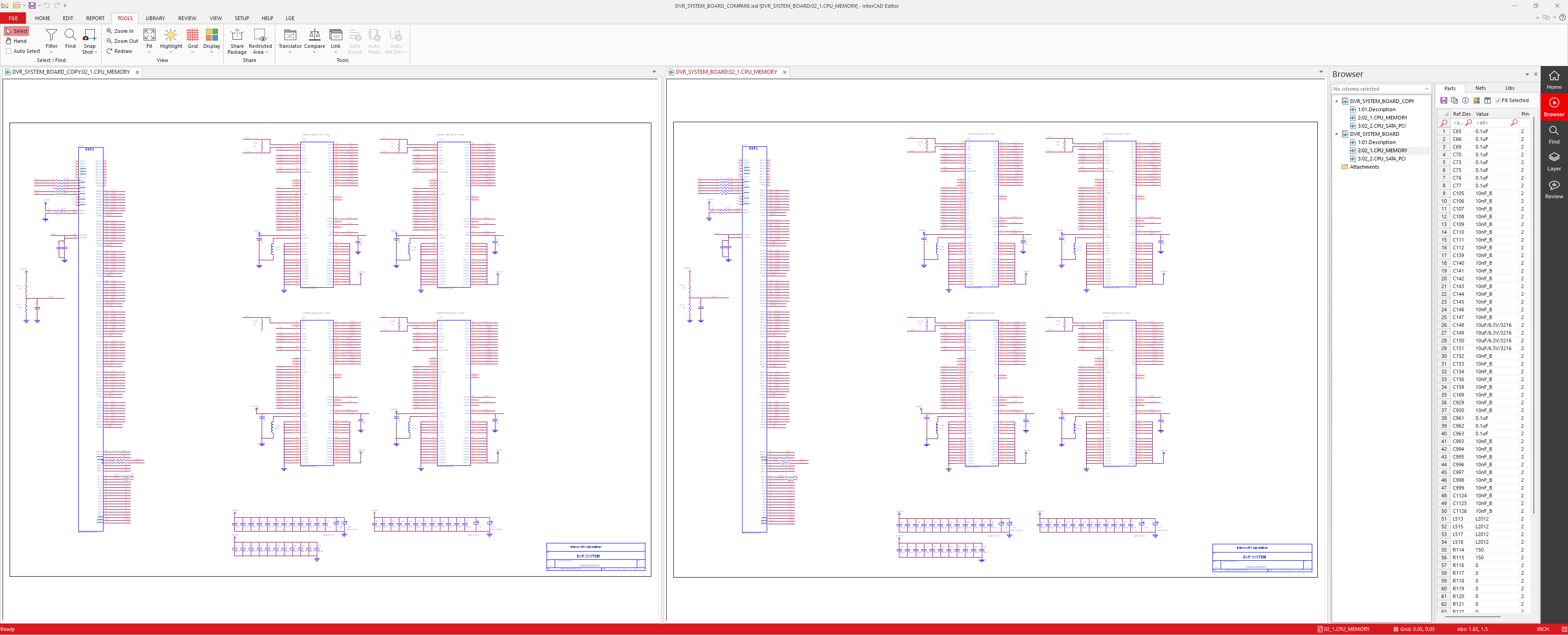

1. 비교할 2개의 회로도면을 Open합니다.

---

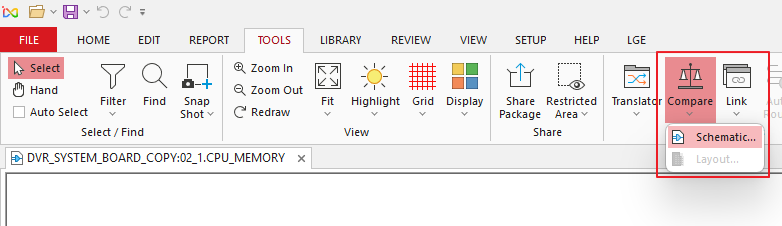

2. 상단 Ribbon 메뉴에서 Compare - Schematic 메뉴를 실행 후 Option을 설정합니다.

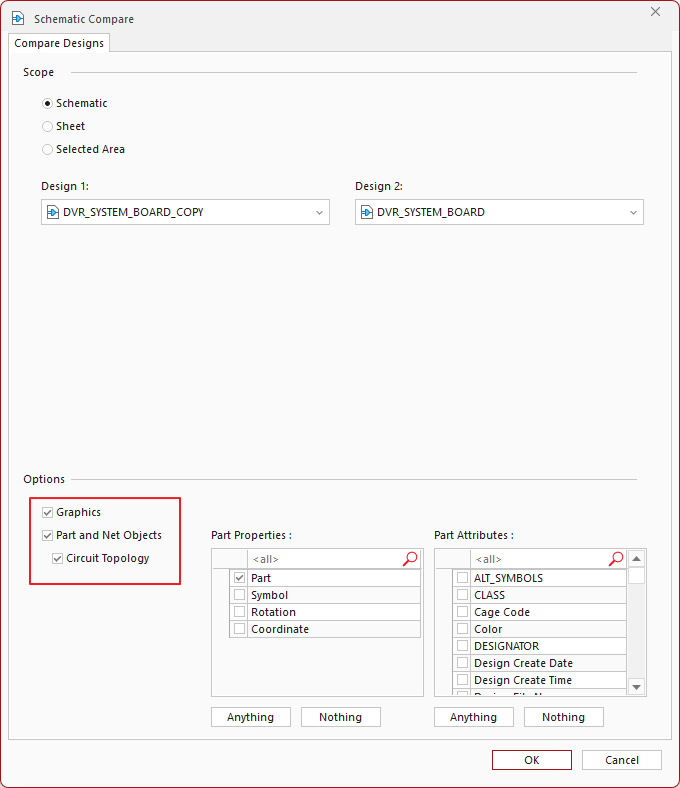

Schematic Compare 옵션 창 모습입니다.

아래는 위 창에서 제공되는 비교 옵션 리스트입니다.

1. Graphics 비교

2. Part Properties 비교

3. Circuit Topology 비교

옵션을 설정 후 OK 버튼을 클릭합니다.

---

3. Compare 결과를 확인합니다.

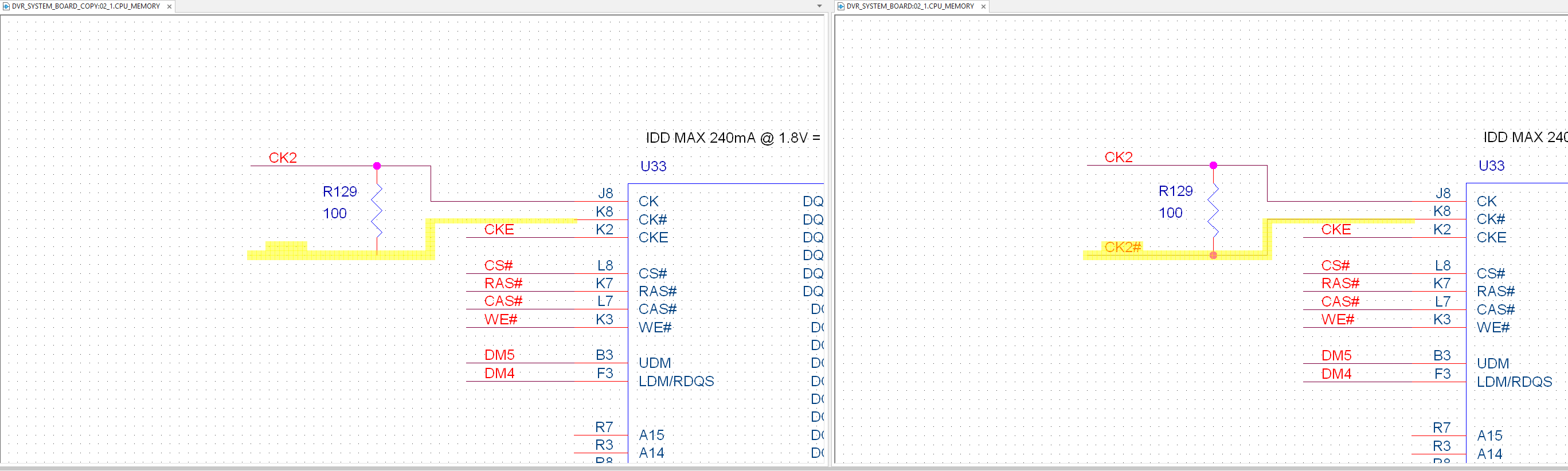

회로도에서 CK2# Net이 삭제된 부분을 Graphics 비교를 통하여 보여주고 있습니다.

하단 결과창에서는 CK2# Net 연결 정보가 Design1에서는 삭제된 것을 보여주고 있습니다.

---

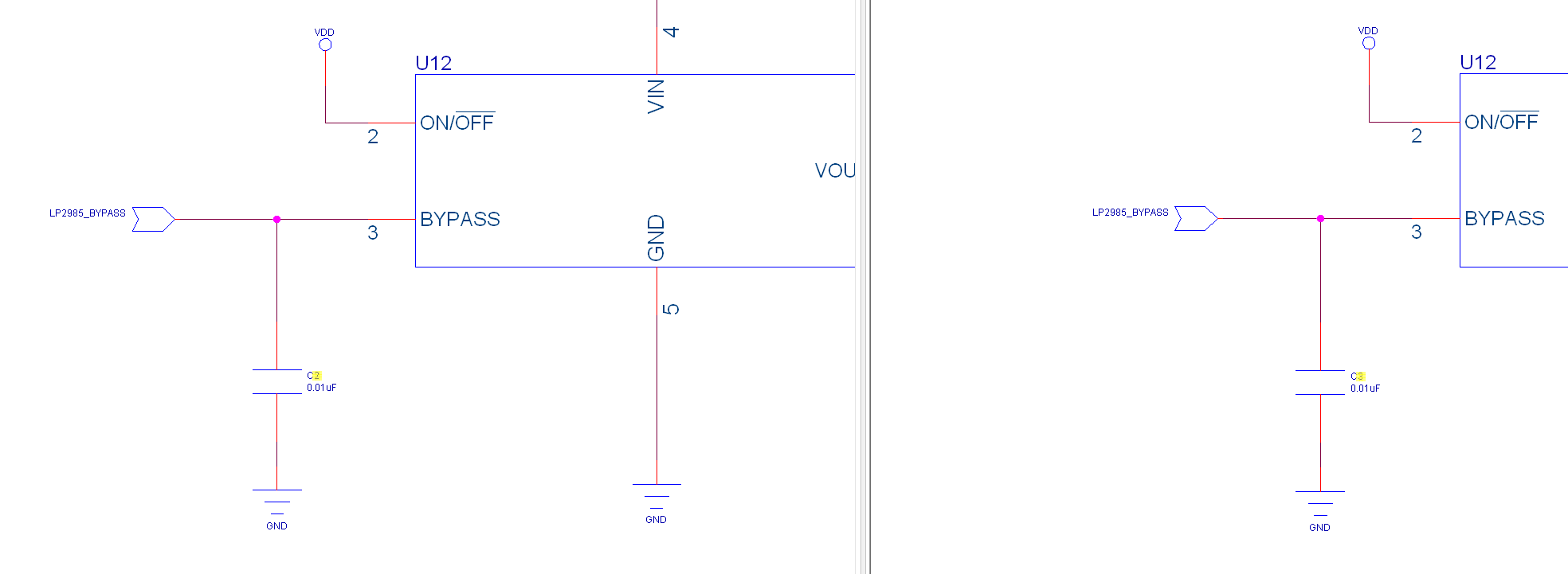

회로도에서 C2부품이 C3으로 Reference 변경이 된 것을 Graphics 비교를 통하여 보여주고 있습니다.

---

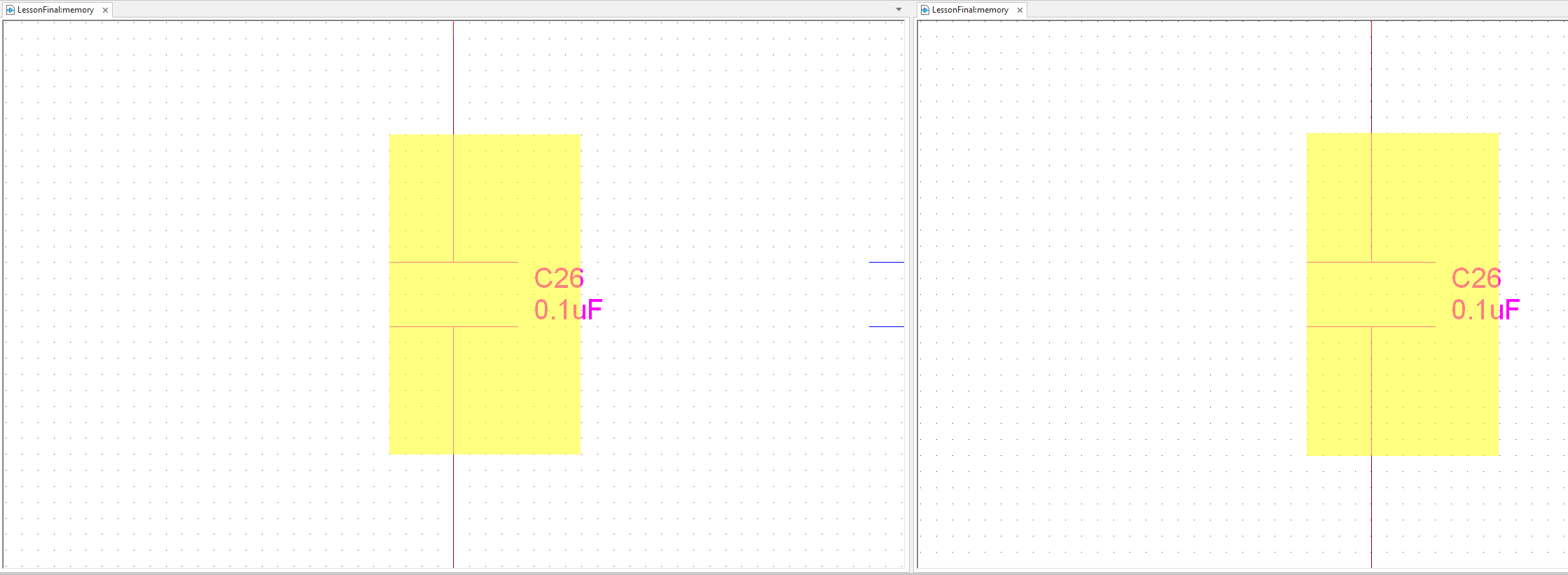

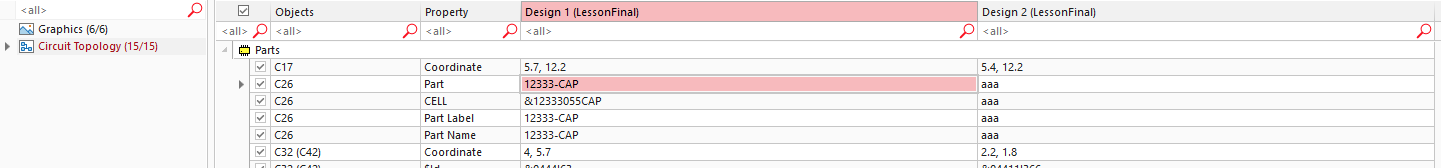

Design1 <-> Design2에서 C26의 Properties가 다른 것을 보여주고 있습니다.
Design1 C26 Part : 12333-CAP

Design2 C26 Part : aaa

---
